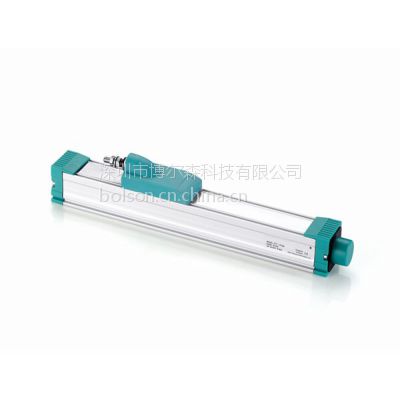

直滑块TLH直线位移传感器由一个滑动变阻器组成，通过滑片的机械移动，把直线位移量转换成电信号。通常将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的位移来测量不同的阻值。传感器滑轨连接稳态直流电压，允许流过微安培的小电流，滑片和始端之间的电压，与滑片移动的长度成正比。根据传感器输出电压、供电电压和传感器量程即可计算出被测物体的位移量。

　　滑块TLH直线位移传感器参数表(表一)

　　滑块TLH直线位移传感器参数表(表二)

　　滑块TLH直线位移传感器参数表(表三)

　　滑块TLH直线位移传感器的工作原理：将经过精心修刻好的碳膜PCB板固定在一个金属支架上，将提前设计好大小的电刷固定在高强度的塑胶工件上，让电刷和碳膜PCB板充分接触且电刷能沿着提前设计好的滑动槽平稳滑动，这样就会有连续的成比例的电阻数输出。当然这个比例越接近一个恒定的数，则在输出图像上越呈现出平滑直线。

　　有效行程75mm～2500mm可选，两端均有4mm缓冲行程，精度0.15%～0.04%FS

　　注：默认为电阻信号输出，需要电流/电压输出，需要加A/V转换模块!

　　外壳表面阳极处理，防腐蚀;

　　内置导电塑料测量单元，无温漂;

　　使用寿命长：运行次数高达50x10*6次(5千万次)

　　具有自动电气接地功能。

　　密封等级为IP54(向下安装时为IP57)品质可与进口型号媲美

　　DIN430650标准插头插座，可以适用在大多数通用场合，特别是长度方向受到限制，对中较困难的场合;

　　拉杆配合球头具有10mm自动校正功能，允许极限运动速度为10m/s。

　　滑块TLH直线位移传感器是一种以电压输出与旋转角度或直线位移呈线性关系的高精度位移传感器。它利用导电塑料在电气性能、工艺性能和机械性能等各方面的优异性能，替代原来的碳膜和金属膜电阻，使传感器在精度、寿命、输出平滑性及分辨率等各方面的性能都大大提高。直线位移传感器早期主要用于军事领域，现在随着技术的成熟已经被广泛应用于民用领域的位置反馈、位置检测及位移测量等各种场合。
