| 加工定制：是 | 品牌：BRSEN博尔森 | 型号：KTR直线位移传感器 |
| 种类：位移 | 制作工艺：集成 | 输出信号：模拟型 |
| 材料：金属 | 材料物理性质：导体 | 材料晶体结构：单晶 |
| 防护等级：IP67K | 线性度：0.01 | 迟滞：≤0.001 |
| 重复性：≤0.0005 | 灵敏度：≤0.001 | 漂移：无漂移 |
| 分辨率：***（取决于控制器A/D与电源纹波） |
铆压机直线位移传感器KTR安装及使用方法：拉杆式位移传感器可以任意方向安装，首先将传感器壳体放在参照物(基准)的安装支架孔里，使传感器壳体和被测物移动的方向保持一致，根据传感器的量程，估算大致的间隙，然后用镙母将拉杆和被测物固定起来，通上电源等传感器稳定下来，再慢慢的移动传感器壳体，使传感器的输出零位对应于被测物机械零位，然后将传感器壳体夹紧(不可松动)，安装好就可以通过计算机数据采集对被测物的位移进行检测或监测或PLC进行系统控制，回弹式位移传感器和拉杆式位移传感器安装基本相似。

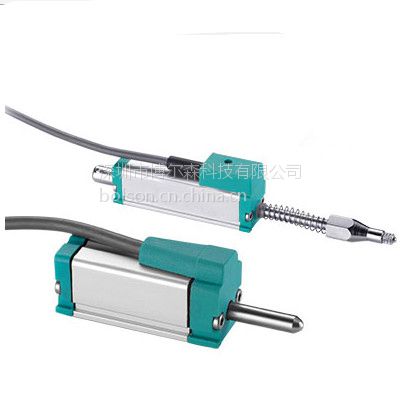

通用铆压机直线位移传感器KTR
有效行程5mm～100mm，两端均有2mm缓冲行程，精度1%～0.3%FS
用于对位移或者长度进行***测量，产品主要用于注塑机、压铸机、电动执行机构、印刷机、木工机械、起重机、医疗器械、汽车领域等自动化控制机械设备
注：默认为电阻信号输出，需要电流/电压输出，需要加A/V转换模块!
外壳表面阳极处理，防腐蚀;
内置导电塑料测量单元，无温漂，寿命长;
具有自动电气接地功能
密封等级为IP67
有直接出线和五芯插头插座输出两种选择，可以适用在大多数通用场合，特别适用于安装空间狭小的场合;
顶推杆无需安装，无需对中，顶推角90±3°，允许顶推极限运动速度为3m/s。
铆压机直线位移传感器KTR参数表公称行程规格 | mm | 5 | 10 | 15 | 20 | 25 | 50 | 75 | 100 |
电阻行程(A.E) | mm | 5 | 10 | 15 | 20.5 | 25.5 | 50.5 | 75.5 | 101 |
机械行程(M.T) | mm | 9 | 14 | 19 | 25 | 29.5 | 54.5 | 79.5 | 105 |
相对线性精度(FS) | ±% | 1% | 0.5% | 0.3% | |||||
电阻值±10% | KΩ | 5 | |||||||
解析度/分辨率 | 模拟 | Infinite***解析 | |||||||
重复性精度 | mm | 0.01 | |||||||
工作速度 | m/s | 3 | |||||||
建议输出环电流 | μA | 1 | |||||||
使用温度环境 | ℃ | -40℃ ～ +120℃ | |||||||
输出信号类型 | Vdc | 0～***给定输入电压（随位移变化而比例变化），备注：作为指示用，不能带负载 | |||||||
尺寸A | mm | 43 | 48 | 53 | 58 | 68 | 93 | 118 | 143 |
重量(不含配件) | g | 56 | 58.5 | 60 | 61.5 | 63 | 70 | 77 | 84 |
备注 |
| 内置弹簧 | 外置弹簧 | ||||||
特性：体积小巧
使用寿命高达5千万次运动
传感器带复位弹簧
可在各种恶劣环境下使用(潮湿、油污、灰尘)
防护等级IP67
DIN标准触点
双轴承连动杆
不受冲击和震动影响
电缆方式连接
说明：外壳 阳极氧化铝
装配 扣压式固定支架
传动装置 不锈钢。
轴承 回转滑动轴承
电阻元件 导电塑料
电刷组件 贵金属多触电电刷，带弹性阻尼
电气连接 3芯无内应力的屏蔽电缆长1.2米长
BRSEN博尔森公司生产的精密直线位移传感器，是带有一个长的持续传导轨迹分压计型传感器，在控制和测量运用中，适合于位移传感，其线性精度为士0.05%。具有移动快，寿命长等特点，符合龙门式精密油压机的控制要求。根据实际要求在油压机的主缸、液压垫上分别安装KTF下滑板式、KTC拉杆式直线位移传感器。在一个半自动工作过程中，油压机的主缸、液压垫分别带动两只直线位移传感器移动，将采集到的两点模拟量值输入到FX2N-8AD，FX2N-8AD将此模拟输入数值(此时是电压输入)，转换成数字值，并且把他们传输到PLC主单元。主缸、液压垫选用直线位移传感器的有效测量长度为500mm、400mm。
铆压机直线位移传感器KTR的输出大致分为这几种：摸拟量输出型(电压输出型，电流输出型，电阻输出型，脉冲输出型、数字输出型等输出类型。直线位移传感器的优点：可以用于***测量和定位控制，配合显示仪表，也可以做为测量仪器进行人工测量。该系列产品具有很大的选择空间。
