BRSEN博尔森成功的对现有的直线位移传感器柔性基片材料进行了改进，开发应用了特殊的PI高分子材料柔性线路板，替代了公司一直使用的FR-4材料。PI高分子材料柔性线路板具有耐温高、表面光洁度好的特性，具有***的线性和耐高温的特性。

　　直线位移传感器的输出大致分为这几种：摸拟量输出型(电压输出型，电流输出型，电阻输出型，脉冲输出型、数字输出型等输出类型。直线位移传感器的优点：可以用于***测量和定位控制，配合显示仪表，也可以做为测量仪器进行人工测量。该系列产品具有很大的选择空间。

　　INTRODUCTION:

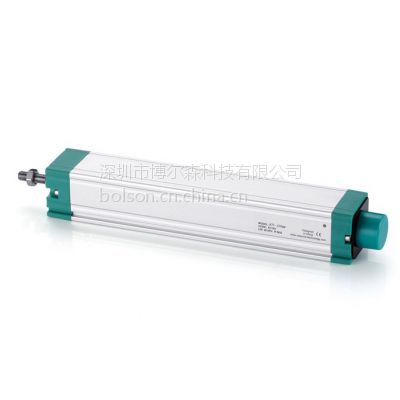

　　通用KTC拉杆系列直线位移传感器

　　用于对位移或者长度进行***测量，产品主要用于注塑机、压铸机、电动执行机构、印刷机、木工机械、起重机、医疗器械、汽车领域等自动化控制机械设备

　　注：默认为电阻信号输出，需要电流/电压输出，需要加A/V转换模块!

　　测量行程75mm~1250mm，两端均有4mm返冲行程

　　线性精度0.1%~0.04%FS，重复精度±0.013mm。

　　传感器的结构设计***安装方便，牢固可靠。外壳进行了阳极处理，外观靓丽，抗腐蚀，内置导电塑料测量单元，无温漂，寿命长，***运行顺滑。

　　密封防护等级IP67，DIN430650镀银插座，适用范围广信号传输更稳定，拉杆球具有0.5mm自动对中功能，公司从国外进口的专用线性修刻系统，电阻修刻技术不仅可以满足您的线性度要求，而且可以根据客户的要求修刻电阻值的大小。

　　KTC拉杆系列参数表(表一)

　　KTC拉杆系列参数表(表二)

　　KTC拉杆系列参数表(表三)

　　BRSEN博尔森公司生产的精密直线位移传感器，是带有一个长的持续传导轨迹分压计型传感器，在控制和测量运用中，适合于位移传感，其线性精度为士0.05%。具有移动快，寿命长等特点，符合龙门式精密油压机的控制要求。根据实际要求在油压机的主缸、液压垫上分别安装KTF下滑板式、KTC拉杆式直线位移传感器。在一个半自动工作过程中，油压机的主缸、液压垫分别带动两只直线位移传感器移动，将采集到的两点模拟量值输入到FX2N-8AD，FX2N-8AD将此模拟输入数值(此时是电压输入)，转换成数字值，并且把他们传输到PLC主单元。主缸、液压垫选用直线位移传感器的有效测量长度为500mm、400mm。

　　直线位移传感器选型步骤：1.量程：客户在选型中，如果量程是100mm以上且安装空间不受限制的情况下，建议使用博尔森KTC通用拉杆式系列，精度能达到0.1%～0.04%FS，且外壳表面有阳极处理，无温漂，寿命长，防腐蚀，具有自动电气接 地功能，密封等级为IP67，一般场合下都是通用的;对于小量程(小于100mm)，则可使用迈恩KTM、KPZ、KPM微型拉杆式、KTR微型自复位式和、KSF微型滑块式，微型传感器系列安装方便且不受安装空间限制，特别适合空间狭小的场合。2.输出信号：在不加变送模块的情况下，输出信号为电压信号，输出信号随位移的变化而变化，即给传感器供电多少，输出就是多少的电压信号，如给传感器供电为电压，但是需要输出信号为电流信号，可以加一个变送模块，将电压信号转换成为电流信号(也可转换成为0-5V或0-10V电压信号)，一般情况下，建议客户加变送模块，使输出信号更加稳定。3.安装空间：如客户在安装传感器时，安装空间比较小，但是要求传感器的量程较大，那就可以建议客户保用BLS系列拉绳位移传感器，拉绳位移传感器是直线位移传感器在结构上的精巧集成，充分结合了角度位移传感器和直线位移传感器的优点 ，是一款结构紧凑，测量行程长，安装空间尺寸小，高精度测量的优良传感器。
