为***所有产品都符合常规质量标准，同时满足客户要求，它的所有生产元件都必须经过严格检验。在Germanjet，每个产品生产过程都自始至终处于高标准规范化管理之下。拥有各种测试设备及实验室场所来满足各种测试要求，以***并伴随产品从研发到量产的整个过程。 ***的磁致伸缩位移传感器经过全面的检测以确保优异的工作性能。做到的测试包括：针对环境温度和湿度变化的耐气候测试、耐温测试、机械强度测试、防震颤防冲击测试以及寿命长短测试等。各种测试都依照当前的、现有执行中的行业标准进行。根据行业经验，它对新研发的非标产品采用***的测试过程

　　磁致伸缩位移传感器，包括铸铝外壳、安装法兰、光波导线、不锈钢保护管、组合 密封圈，其特征在于：光波导线位于不锈钢保护管内，光波导线信号拾取线圈固定在光波 导线的头部，不锈钢保护管内，与光波导线信号处理板相连接，光波导线信号处理板与电 路板CPU相连接，电路板CPU、信号处理板、输出电路板依次相连接，并固定在铸铝外 壳内，在电路器件外部设有屏蔽罩;输出信号线与输出电路板相连接，直接引出到铸铝外 壳外，输出电路板底板位于铸铝外壳外;在不锈钢保护管上设有磁环，在磁环两侧设有非 导磁保护片和非导磁垫片，通过非导磁垫螺丝通过固定支架与液压缸活塞或机械移动机构 固定。

　　INTRODUCTION:

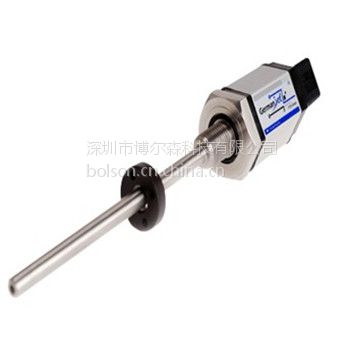

　　德敏哲 19系列H型 磁致伸缩位移传感器

　　适用于内置油缸安装

　　特点：19系列H型磁致伸缩位移传感器耐压外管与六角法兰为***不锈钢，可以直接安装进液压缸里。电子部份与耐压外管为模块组装设计，即两者可完全分离。现场更换出电子部分非常简单，完全不用先撤液压。此设计减少重置液压缸时间，大大提高生产效率

　　19系列H型磁致伸缩位移传感器(适用于内置油缸安装)

　　19系列P型磁致伸缩位移传感器(适用于外置机床表面安装)

　　19系列D型磁致伸缩位移传感器(适用于U-形吊环油缸内安装)

　　19系列磁致伸缩位移传感器为新开发的数码智能型磁致伸缩位移传感器。是采用非接触式磁致伸缩测量技术。此技术能提供高速、高精准、直接和值的位移输出。非接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差。

　　19系列磁致伸缩位移传感器特别针对苛刻环境应用设计，如炼油、化工、发电、制药等。除了基本的模拟量的电压和电流信号输出外，还提供更为丰富的通信接口包括数字量的SSI和Start/Stop，现场总线的CANbus和Profibus-DP等。

　　一个专业的传感器系列，为用户提供简单、直接的位置反馈信号，节省成本，提升生产效益。输出模式包括：

　　●模拟的电压与电流

　　●Start/Stop信号

　　●SSI同步串行数字

　　●CANbus

●Profibus

　　19系列磁致伸缩位移传感器特别针对苛刻环境应用设计，如炼油，化工，发电，制药等。除了基本的模拟量的电压和电流信号输出外，还提供更为丰富的通信接口，包括数字量的SSI和Start/Stop,现场总线CANBus和Profibus等。

　　H型适用于内置液压油缸位移传感器安装

　　耐压外管与六角法兰为***不锈钢，可以直接安装进液压缸里。电子部分与耐压外管为模块组装设计，即两者可完全分离。现场更换出电子部分非常简单，完全不用先撤液压。此设计减少重置液压缸时间，大大提高生产效率。

　　磁致伸缩位移传感器的输出大致分为这几种：摸拟量输出型电流型(4～20mA;或20～4mA);电压型(0～10Vdc;或10～0Vdc);脉冲信号(编码SSI,RS485格雷码信号输出等)，及数字量的SSI和Start/Stop，现场总线的CANbus和Profibus-DP等。

　　Germanjet磁致伸缩位移传感器对供电电源没有很特别的要求，请参考相关位移传感器规格的所需供电要求。一般而言，我们要求一个稳定和低波动的直流电源。用户必须注意的是，电源的波动(ripple)会直接影响模拟输出(如电压或电流)的分辨率。Germanjet的位移传感器是带有供电反向保护(-30Vdc)和超压保护(30Vdc)，但如果用户错接230Vac供电，或是把24Vdc供电与信号输出线对掉来接，则电子模块可能马上被烧毁。(注意：如果由于上述情况导致电子模块失效，是不属于Germanjet保修条款范围，用户需负全责。因此，我们在此提醒用户必须重复检查接线，然后才对位移传感器通电。)
