BRSEN博尔森成功的对现有的河南直线位移传感器KTM柔性基片材料进行了改进，开发应用了特殊的PI高分子材料柔性线路板，替代了公司一直使用的FR-4材料。PI高分子材料柔性线路板具有耐温高、表面光洁度好的特性，具有***的线性和耐高温的特性。

　　河南直线位移传感器KTM选型步骤：1.量程：客户在选型中，如果量程是100mm以上且安装空间不受限制的情况下，建议使用博尔森KTC通用拉杆式系列，精度能达到0.1%～0.04%FS，且外壳表面有阳极处理，无温漂，寿命长，防腐蚀，具有自动电气接 地功能，密封等级为IP67，一般场合下都是通用的;对于小量程(小于100mm)，则可使用迈恩KTM、KPZ、KPM微型拉杆式、KTR微型自复位式和、KSF微型滑块式，微型传感器系列安装方便且不受安装空间限制，特别适合空间狭小的场合。2.输出信号：在不加变送模块的情况下，输出信号为电压信号，输出信号随位移的变化而变化，即给传感器供电多少，输出就是多少的电压信号，如给传感器供电为电压，但是需要输出信号为电流信号，可以加一个变送模块，将电压信号转换成为电流信号(也可转换成为0-5V或0-10V电压信号)，一般情况下，建议客户加变送模块，使输出信号更加稳定。3.安装空间：如客户在安装传感器时，安装空间比较小，但是要求传感器的量程较大，那就可以建议客户保用BLS系列拉绳位移传感器，拉绳位移传感器是直线位移传感器在结构上的精巧集成，充分结合了角度位移传感器和直线位移传感器的优点 ，是一款结构紧凑，测量行程长，安装空间尺寸小，高精度测量的优良传感器。

　　INTRODUCTION:

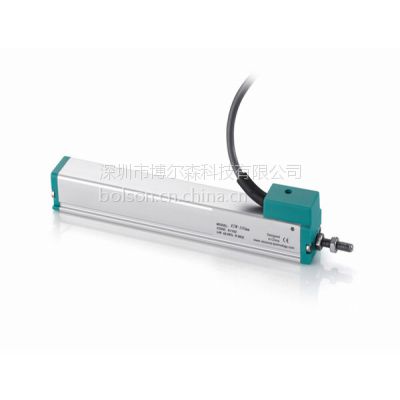

　　通用KTM微型拉杆式直线位移传感器系列

　　行程：25mm～300mm可做，两端均有2mm缓冲行程，精度0.3%～0.05%FS

　　用于对位移或者长度进行***测量，产品主要用于注塑机、压铸机、电动执行机构、印刷机、木工机械、起重机、医疗器械、汽车领域等自动化控制机械设备

　　注：默认为电阻信号输出，需要电流/电压输出，需要加A/V转换模块!

　　我公司位移传感器的两大核心部件，电刷采用德国***，碳膜尺采用高精密的修刻机智能修刻，这两大举措大大的增强了位移传感器的使用寿命和精度! 质量有保障(保修3年)，价格有优势!

　　外壳表面阳极处理，防腐蚀;内置导电塑料测量单元，无温漂，寿命长;

　　具有自动电气接地功能。密封等级为IP67

　　有直接出线和五芯插头插座输出两种选择，可以适用在大多数通用场合，特别适用于安装空间狭小的场合;

　　拉杆球头具有0.5mm自动对中功能，允许极限运动速度可达到5m/s。

　　河南直线位移传感器KTM微型拉杆系列参数表

　　公称行程规格mm255075100125150175200225250275300

　　电阻行程(A.E)mm25.550.575.5101126151176.5201.5226.5252277302

　　机械行程(M.T)mm30.555.580.5106131156181.5206.5231.5257282307

　　相对线性精度(FS)±%0.30.10.080.05

　　电阻值±10%KΩ5

　　解析度/分辨率模拟Infinite***解析

　　重复性精度mm0.01

　　工作速度m/s5

　　建议输出环电流μA1

　　使用温度环境℃-40℃ ～ +120℃

　　输出信号类型Vdc0～***给定输入电压(随位移变化而比例变化)，备注：作为指示用，不能带负载

　　尺寸Amm7095120145170195220245270295320345

　　重量(不含配件)g526170798897107117127137147157

　　特性：线性优异

　　分辨***于0.01mm

　　高运行速度

　　防护等级IP67

　　说明：外壳 阳极氧化铝

　　装配 扣压式固定支架

　　传动装置 不锈钢，可旋转

　　轴承 回转滑动轴承

　　电阻元件 导电塑料

　　电刷组件 贵金属多触电电刷，带弹性阻尼

　　电气连接 3芯无内应力的屏蔽电缆长1.2米长

　　河南直线位移传感器KTM的输出大致分为这几种：摸拟量输出型(电压输出型，电流输出型，电阻输出型，脉冲输出型、数字输出型等输出类型。直线位移传感器的优点：可以用于***测量和定位控制，配合显示仪表，也可以做为测量仪器进行人工测量。该系列产品具有很大的选择空间。

　　Brsen博尔森的位移传感器线性修刻技术全球，在国内国际均已申请***技术。此位移传感器的主要元件有两条线性轨道组成，轨道长度等于需测量的位移的行程，采用传导性材料制成。一条带有两个相互连接点刷的移动游标在两条轨道之间发挥桥梁作用，测量条轨道(电阻)与***条轨道(传导)之间的电位差。为了***测量的高精度，电阻轨道必须具有高质量：只有这样，才能***准确和重复的输出电压水平与轨道上的接触位置对应。开发和生产位移传感器轨道的目的在于***测量的准确性，Brsen博尔森公司对其进行了一系列线性度试验，***了其质量的可靠性。该技术的相对简单使用之可应用于体积小巧的型号中。Brsen博尔森位移传感器不需要控制逻辑，因此，安装快速、简便。
