BRSEN博尔森成功的对现有的郑州直线位移传感器电阻浆料进行了改进，开发了具有极好耐磨性能的电阻浆料。该浆料由碳及多种耐磨材料加工而成。使用该浆料制造的高分子导电塑料电阻，表面颗粒分布均匀，能扩大与接触物的接触面，输出信号的平稳性好;电阻精度高、温漂小、耐磨寿命高。

　　郑州直线位移传感器的工作原理：将经过精心修刻好的碳膜PCB板固定在一个金属支架上，将提前设计好大小的电刷固定在高强度的塑胶工件上，让电刷和碳膜PCB板充分接触且电刷能沿着提前设计好的滑动槽平稳滑动，这样就会有连续的成比例的电阻数输出。当然这个比例越接近一个恒定的数，则在输出图像上越呈现出平滑直线。

　　INTRODUCTION:

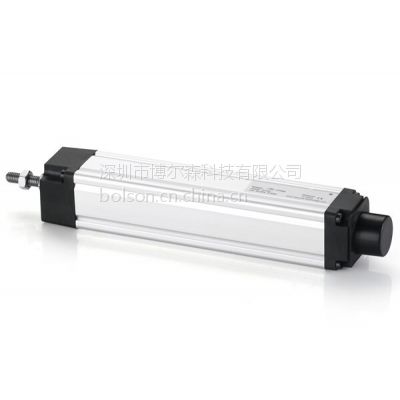

　　LWH拉杆系列郑州直线位移传感器用于对位移或者长度进行***测量。测量行程75mm~1250mm，两端均有4mm返冲行程，线性精度0.09%~0.04%FS，重复精度±0.013mm。传感器的结构设计***安装方便，牢固可靠。外壳进行了阳极处理，外观靓丽，抗腐蚀，内置导电塑料测量单元，无温漂，寿命长，***运行顺滑。密封防护等级IP67，DIN430650镀银插座，适用范围广信号传输更稳定，拉杆球具有0.5mm自动对中功能，公司从国外进口的专用线性修刻系统，电阻修刻技术不仅可以满足您的线性度要求，而且可以根据客户的要求修刻电阻值的大小。我公司位移传感器的两大核心部件，电刷采用德国***，碳膜尺采用高精密的修刻机智能修刻，这两大举措大大的增强了位移传感器的使用寿命和精度! 质量有保障(保修3年)，价格有优势!

　　LWH拉杆系列郑州直线位移传感器参数表(表一)

　　型号LWH 75 100 125 150 175 200 225 250 275 300 350 400 450

　　有效行程

　　(A.E)mm 75 100 125 150 175 200 225 250 275 300 350 400 450

　　电气行程mm 76 102 127 152 177 203 228 253 278 304 356 406 457

　　电阻KΩ±10% 5 5 5

　　阻值公差±% 20

　　线性度±% 0.09 0.08 0.08 0.07 0.06 0.06 0.06 0.05 0.05 0.05 0.05 0.05 0.05

　　重复精度mm 0.013

　　分辨率 ***分辨率

　　电刷工作电流 <1μA

　　故障时电刷电流 10μA

　　允许供电电压 42V

　　电压的有效温度系数比 5(典型值) 10ppm/k

　　绝缘电阻(500VDC,1bar,2s) >10MΩ

　　绝缘强度(50Hz,2s,1bar,500VDC) <100μA

　　机械行程mm

　　(尺寸M.T) 83 109 134 160 185 210 236 261 286 312 363 414 465

　　外壳长度mm

　　(尺寸A) 139 164 190 215 240 266 291 317 342 368 418 469 519

　　驱动力

　　水平方向 <10N

　　垂直方向 <10N

　　固定螺钉允许转矩 240Ncm

　　其它长度可根据要求定制

　　环境参数

　　温度范围 -30℃....+100℃

　　振动 5.Hz...2000Hz

　　Amax=0.75mm

　　Amax=20g

　　冲击 50g

　　11ms

　　使用寿命 >50X106次

　　工作速度 10m/s max

　　运行加速度 200(20g)m/s 2max

　　保护等级 IP54(DIN400 50 / IEC 529)

　　LWH拉杆系列郑州直线位移传感器参数表(表二)

　　型号LWH 500 550 600 650 700 750 800 850 900 950 1000 1150 1250

　　有效行程

　　(A.E)mm 500 550 600 650 700 750 800 850 900 950 1000 1150 1250

　　电气行程mm 508 559 610 661 712 762 813 863 914 964 1015 1158 1259

　　电阻KΩ±10% 10 20

　　阻值公差±% 20

　　线性度±% 0.05 0.05 0.05 0.05 0.04 0.04 0.04 0.04 0.04 0.04 0.04 0.04 0.04

　　重复精度mm 0.013

　　分辨率 ***分辨率

　　电刷工作电流 <1μA

　　故障时电刷电流 10μA

　　允许供电电压 42V

　　电压的有效温度系数比 5(典型值) 10ppm/k

　　绝缘电阻(500VDC,1bar,2s) >10MΩ

　　绝缘强度(50Hz,2s,1bar,500VDC) <100μA

　　机械行程mm

　　(尺寸M.T) 515 566 617 667 718 769 820 871 922 972 1022

　　外壳长度mm

　　(尺寸A) 570 621 671 721 772 822 873 923 974 1024 1075

　　驱动力

　　水平方向 <10N

　　垂直方向 <10N

　　固定螺钉允许转矩 240Ncm

　　其它长度可根据要求定制

　　环境参数

　　温度范围 -30℃....+100℃

　　振动 5.Hz...2000Hz

　　Amax=0.75mm

　　Amax=20g

　　冲击 50g

　　11ms

　　使用寿命 >50X106次

　　工作速度 10m/s max

　　运行加速度 200(20g)m/s 2max

　　保护等级 IP67(DIN400 50 / IEC 529)

　　Brsen博尔森位移传感器高可靠性、高精度、安装简单快速。Brsen博尔森设计生产位移传感器已有超过11年的历史，在全球已经安装超过一百万只。Brsen博尔森对各种流程检测和应用有着深刻理解和认识，***了其产品具有性能和高性价比。位置测量：当系统启动后，位移传感器即可发出事实位置信号，无需执行机械再定位。使用寿命：位移传感器的使用寿命长达1亿次行程;代理的Germanjet磁伸缩位移传感器由于波导丝与磁块之间无直接接触，因此在实际应用中其寿命是***长的。输出信号分辨***：在实际应用中电位计输出信号的分辨率是***的，Germanjet磁致伸缩传感器为1μ。安装简便，几乎可与全部商用仪表和PLC简便连接。

　　郑州直线位移传感器的功能:把直线机械位移量转换成电信号。为了达到这一效果，通常将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的位移来测量不同的阻值。传感器滑轨连接稳态直流电压，允许流过微安培的小电流，滑片和始端之间的电压，与滑片移动的长度成正比。将传感器用作分压器可限度降低对滑轨总阻值***性的要求，因为由温度变化引起的阻值变化不会影响到测量结果。
